System zur Prüfung der Betriebseigenschaften von Hochspannungs-Leistungsschaltern mit zwei Enden

System zur Prüfung der Betriebseigenschaften von Hochspannungs-Leistungsschaltern mit zwei Enden

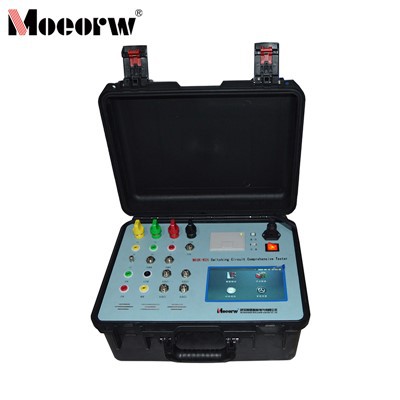

MOEORW-W5150System zur Prüfung der Betriebseigenschaften von Hochspannungs-Leistungsschaltern mit zwei Enden(Switch Tester) ist ein hochpräzises, multifunktionales intelligentes Prüfgerät, das speziell für die Prüfung von Hochspannungsschaltern entwickelt wurde.

Eine einzige Aktion liefert eine vollständige Datenkarte, unterstützt mehrere Sensoren, ist einfach zu bedienen und ermöglicht das Speichern, Drucken und Exportieren von Daten.

Geeignet für Leistungsfeldtests in Umspannwerken, Kraftwerken und anderen Energiestandorten sowie für den gesamten Prozess der Schalterproduktion und -wartung.

Der MOEORW-W5150Schaltanlagentesterist ein spezielles Prüfgerät für Hochspannungsschalter, das für Umspannwerke, Kraftwerke und andere Energiefeldanwendungen sowie für die Herstellung und Wartung von Schaltern geeignet ist. Es kann verschiedene Arten von Schaltern testen, darunter SF6-, GIS-, Vakuum- und Ölschalter. Das Gerät integriert mehrdimensionale Präzisionsmessfunktionen und erfasst vollständige Daten und Wellenformspektren in einem einzigen Vorgang. Es unterstützt verschiedene Tests wie Einzel-Betrieb, Nieder-Spannungsbetrieb und Doppel-Klemmenerdung und ermöglicht benutzerdefinierte Geschwindigkeitsberechnungsregeln. Ausgestattet mit mehreren Arten von Sensoren verfügt es über einen großen chinesischen Bildschirm, eine einfache Bedienung und unterstützt Datenspeicherung, Drucken vor Ort und den Export über USB-Flash-Laufwerke, was es zu einem praktischen Werkzeug für die Prüfung und Abnahme von Hochspannungsschaltanlagen macht.

• Eingangsstromversorgung: 220 V ± 10 % 50 Hz ± 10 %
• Atmosphärendruck: 86-_{106 kPa}
• Temperatur: -10-40 Grad
• Luftfeuchtigkeit: Weniger als oder gleich 80 % RH
• Zeit: 20000,0 ms Auflösung: 0,1 ms Genauigkeit: 0,05 % ± 0,1 ms
• Übergangswiderstand: 30 Ω ~ 5000 Ω Auflösung: 1 Ω Genauigkeit: 2 %
• Geschwindigkeit: 20,00 m/s Auflösung: 0,01 m/s Genauigkeit: 1 %
• Hub: 1000 mm; Auflösung: 0,1 mm; Genauigkeit: 0,5 % ± 0,1 mm
• Genauigkeit der Winkelmessung des digitalen Sensors: ±0,1 Grad; Auflösung: 0,05 Grad
• Strom: 20 A Auflösung: 0,01 A
• Spulenstrommessung: 0~3/30A DC/AC, Mindestauflösung 1mA
• Spulenstrommessung: 0~4/40A DC/AC, Mindestauflösung 1mA
• Messbereich des Schließwiderstands: 50–2000 Ω, Auflösung 0,1 Ω, Genauigkeit ±(1 %R+1)Ω
• Trigger-Startspannung: Größer oder gleich 30
• Ausgangssteuerspannung: 300 V
• Ausgangssteuerstrom: 30
• Betriebsstromversorgung: 200–250 V Wechselstrom, 48–62 Hz
• Instrumentenabmessungen: 360 mm (L) × 230 mm (B) × 200 mm (H)
• Gewicht: 10 kg

Der interne Host ist ein industrieller Steuerungscomputermit einer Hauptfrequenz von 600 MHz.

Der Hauptkontaktkann 12 Hauptkontaktschalter testen.

Das Gerät kann die Wellenform des dynamischen Widerstands, die Zeit und die Synchronisation von drei Anschlüssen eines GIS-Schalters und eines normalen Schalters messen, ohne den Erdungsschalter während eines zu öffnenDoppelter-Erdungstest.

Dynamische Widerstandswellenformen an drei Punkten der DynamikWiderstand.

für Schließwiderstand , und testen Sie den Schaltwiderstand und die Zeit.

mal der 12 Haltepunkte und die Synchronisation zwischen den Phasen.

Hüpfen Zeit, Anzahl der Bounces, Bounce-Prozess und Bounce-Wellenform.

Geschwindigkeitkann als geteilt oder kombiniert, maximale Geschwindigkeit, Geschwindigkeitswellenform oder benutzerdefiniert definiert werden und kann nach einer Änderung der Geschwindigkeitsdefinition neu berechnet werden.

Die Reise über-ausgelöst oder-überstürzt ist.

Aktuell Verteilung, Öffnungs- und Schließstromwerte der Schaltspule und Wellenformdiagramm.

WiederverschließenDie Intervallzeit, die Zeit des Metallkurzschlusses und die Zeit des Stromausfalls können beliebig eingestellt werden.

Die BetriebsspannungDas Messgerät bietet eine digital einstellbare Stromversorgung für den Leistungsschalterbetrieb, ermöglicht die beliebige Einstellung der Betriebsspannungswerte der Öffnungs- und Schließspulen und kann Niederspannungs-Betriebstests am Leistungsschalter durchführen.

Der universelle Geschwindigkeitssensorist äußerst einfach und unkompliziert zu installieren.

_SF6Schalter, GIS-Schaltanlagen, Vakuumschalter und Ölschalter werden im In- und Ausland hergestellt.

Der Schalter wird einmal aktiviert und alle Daten und Grafiken werden abgerufen.

Der Host kann mehr als 10.000 Sätze aktueller Testdaten speichern und verfügt über eine interne Echtzeituhr zur einfachen Archivierung und Speicherung von Testdaten und -zeiten.

Ausgestattet mit einer USB-Stick-Schnittstelle können Daten direkt auf einem USB-Stick gespeichert werden.

Das Hauptgerät verfügt über einen großen Bildschirm, einen großen Temperaturbereich, ein hintergrundbeleuchtetes LCD und zeigt alle Daten und Grafiken auf Englisch an. Es verfügt außerdem über eine elektronische LCD-Kontrasteinstellung und einen Ausschaltspeicher-.

Das Menü ist auf Englisch und einfach zu bedienen.

Der eingebaute-Drucker druckt alle Daten und Grafiken auf Englisch.

Es wurde eine Analysesoftware entwickelt, um die Geschwindigkeiten der Schalter zu messen, die sich gerade öffnen und schließen. Es kann je nach Bedarf zur Durchführung beliebiger Analysen verwendet werden und ist auf die Geschwindigkeitsmessung aller Schaltermodelle anwendbar, die von beliebigen Schalterherstellern im In- und Ausland hergestellt werden.

Auslösemethoden: interne Auslösung, externe Auslösung, Sensorauslösung, Stromauslösung und Leistungsschalterauslösung.

Ausgestattet mit Universalsensoren, Linearsensoren und Rotationssensoren. Eine Lasersensor-Schnittstelle ist reserviert.
