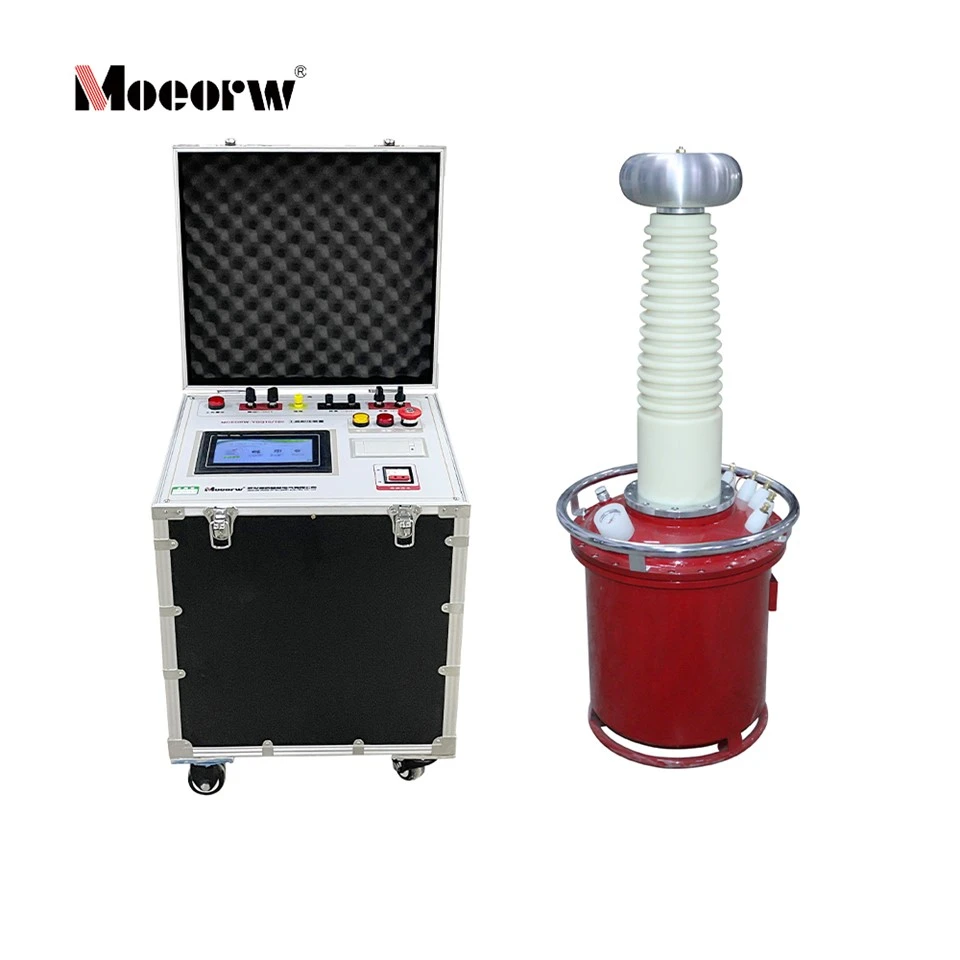

10 kVA 100 kV Hipot-Testgerät

Der MOEORW-WZQ30 Netzfrequenz-Stehspannungsprüftransformator ist ein verbessertes Generationsprodukt, das auf der Grundlage der Originaltransformatoren der TDM-Serie optimiert wurde.

Es verfügt über eine mehrschichtige Isolationsölkanalstruktur, um die Isolationsleistung zu steigern und die Gesamtgröße zu reduzieren. Das Design der Öleinspritzung an der Oberseite der Buchse behebt den Ölleckfehler herkömmlicher TDM-Modelle, und die integrierte Buchse fungiert als Ölspeichertank beim Einbau von Siliziumstapeln und Kurzschlussstäben. Durch feste Metallleitungen und Ausgleichsstrukturen wird eine interne Entladung vermieden. Der kompakte Öltank zeichnet sich durch geringe Größe und geringes Gewicht aus. Sein Eisenkern besteht aus 0,30 mm kaltgewalzten, kornorientierten Siliziumstahlblechen, und die Spulen haben eine konzentrische, zylindrische, mehrschichtige Turmstruktur.

In Kombination mit einer speziellen digitalen Steuerkonsole unterstützt es manuelle und automatische Spannungsprüfungen für elektrische Isolationsprüfungen.

Hauptspezifikationen des Prüftransformators

1. Eingangsspannung: 200 V; Eingangsstrom: 50A; Messgerätspannung: 100 V
2. Nenn-Hochspannungsausgang: 0–100 kV; Ausgangsstrom: 100 mA
3. Nennleistung: 10 kVA

Technische Daten der Steuerkonsole

1. Stromversorgung: AC220V ± 10 %, 50 Hz ± 1 Hz
2. Nennausgangskapazität: 10 kVA
3. Ausgangsspannung des Reglers: 0–200 V; Messbereich des Messgeräts: 0–100 V
4. Messgenauigkeit: Spannung und Strom: 1,0 % FS ±3 Ziffern
5. Zeitbereich: 0–9999 s (unterstützt Langzeitbetrieb in speziellen Modi)
6. Arbeitsumgebung: Temperatur -10 Grad ~+50 Grad, Luftfeuchtigkeit kleiner oder gleich 85 % RH, Höhe<1000m
7. Lagerumgebung: Temperatur -15 Grad ~ +55 Grad

Testen Sie die Transformatorfunktionen

1. Mehrschichtiges isoliertes Ölkanaldesign, höherer Isolationsgrad, kleineres Volumen
2. Die obere Öleinspritzbuchse dient als Ölspeichertank und verhindert Öllecks vollständig
3. Feste Metallleitungen und Ausgleichsstruktur verhindern interne Entladungen
4. Kompakter Öltank, neuartiges Aussehen, geringes Gewicht
5. Einzelrahmen-Eisenkern mit 0,30 mm dicken DQ-Siliziumstahlblechen; Konzentrische Spulenstruktur vom Typ Turm-

Funktionen der Steuerkonsole

1. 7-Zoll großer, vollständig chinesischer LCD-Touchscreen, Echtzeitanzeige von Spannung, Strom, Timing, Status und Fehlerwarnungen
2. Duale Betriebsmodi: Touchscreen + physische Tasten, vollständig digitale Kalibrierung für einfache -Vor-Ort-Anpassung
3. Benutzerdefinierte Einstellung des Transformatorverhältnisses, eine Konsole ist mit mehreren Transformatormodellen kompatibel, um die Anpassungskosten zu senken
4. Echtzeit-Warnsymbol für hohe Spannung-während des Boostens; Automatische Beurteilung von Gut/Schlecht, Aufzeichnung der Durchschlags-/Überschlagsspannung mit Datenspeicherung und Druckunterstützung
5. Duale Timing-Modi: automatisches Timing (beginnt bei der Zielspannung) und manuelles Timing
6. Intelligente variable Boost-Geschwindigkeit: Bei 80 % Zielspannung verlangsamen, bei 90 % weiter verlangsamen
7. Überspannungsschutz, automatische Beurteilung der Ober-/Untergrenze für manuelles Heben/Senken

Dieses Netzfrequenz-Spannungsfestigkeitsgerät wird häufig zur Prüfung der Isolationsfestigkeit von elektrischen Produkten in der Energie-, Elektrofertigungs-, Bau- und neuen Energiebranche eingesetzt, darunter:

1. Transformatoren, Hoch-/Niederspannungsschaltanlagen, Leistungsschalter, Kabeldrähte
2. Motoren, Generatoren, Isoliermaterialien, Elektrogeräte
3. Kraftwerks- und Verteilungsnetzausrüstung, Hochspannungs-Isolierarmaturen
4. Routinemäßige Isolationsprüfung im Werk, Abnahmeprüfung vor Ort in der Elektrotechnik, Laborforschungsexperiment zur Spannungsfestigkeit

1. Hauptkörper des MOEORW-WZQ30-Prüftransformators
2. Digitale intelligente Steuerkonsole
3. Passende Verbindungskabel zwischen Konsole und Transformator
4. Hochspannungsprüfkabel, Erdungskabel
5. Produktbenutzerhandbuch
6. Staubschutzhülle zur Aufbewahrung der Ausrüstung
7. Drucken Sie Papier für die Testberichtausgabe
