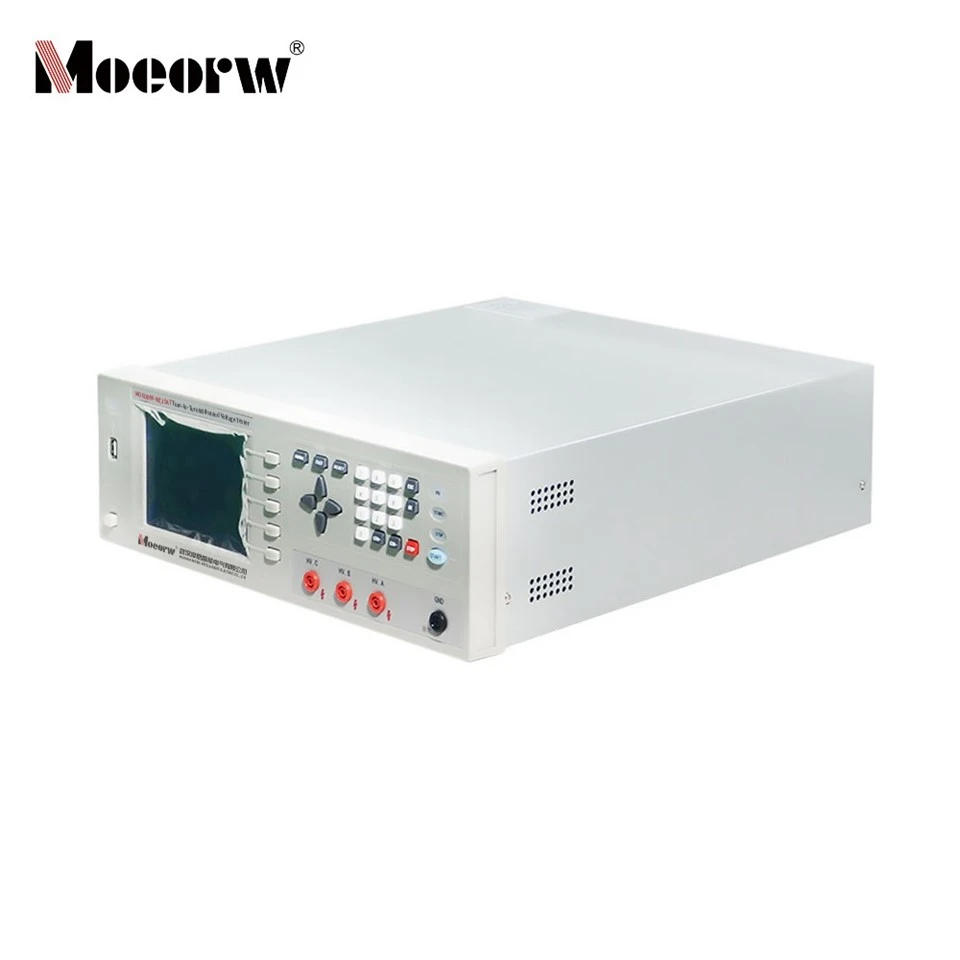

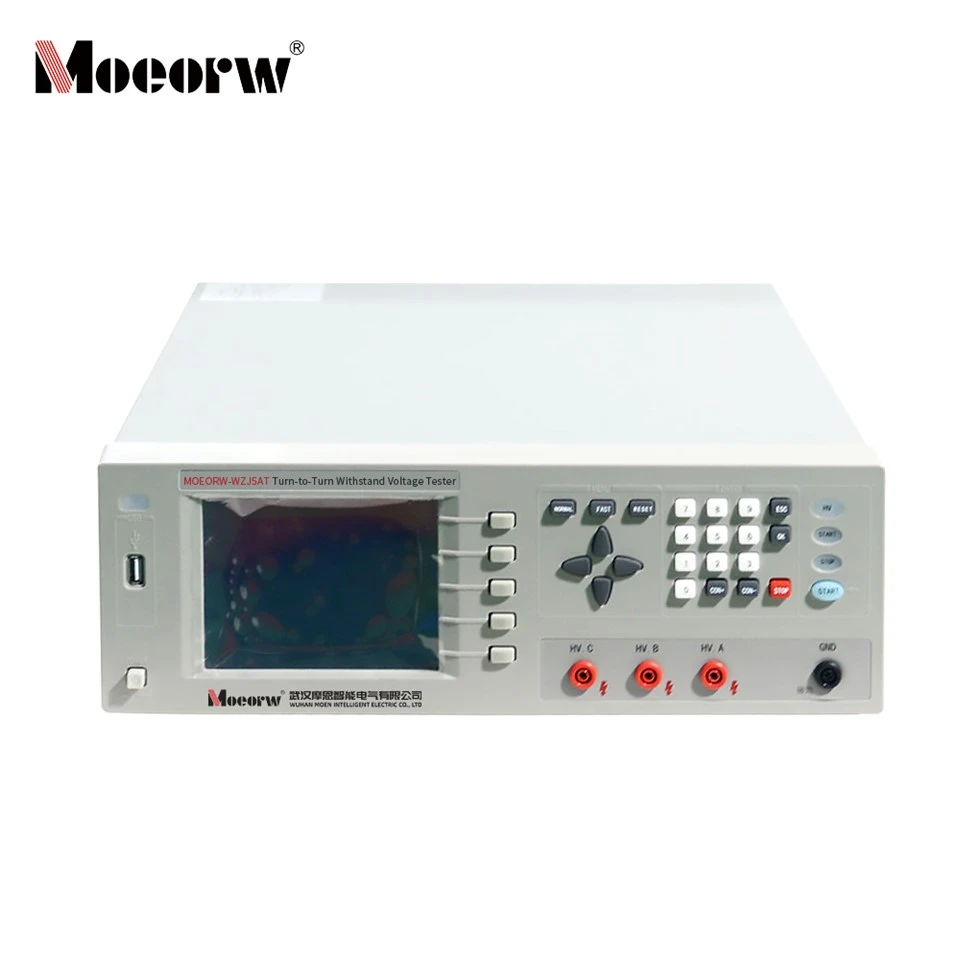

MOEORW-WZJ5AT Turn-to-Turn Surge Withstand Tester

Schalten Sie-um-Isolierungsdurchbruch einDrei-synchrone Kanaltests, vier Beurteilungsmethoden zur Quantifizierung von Wellenformen, genaue Identifizierung von Problemen wie Kurzschlüssen zwischen den Windungen und schlechter Isolierung.

Messgeschwindigkeit von 5 Mal/Sekunde, Multi-{1}Modus-Anpassung, unterstützt Fußsteuerung/automatische Tests, geeignet für hocheffiziente Produktionslinientests.

100 gespeicherte Wellenformen, LCD-Display, RS232/HANDLER-Schnittstelle, einfache Integration in automatisierte Produktionslinien.

Präzise Hochspannung von 500 V bis 5 KV, mehrere Sicherheitsfunktionen, zerstörungsfreie Prüfung, kompatibel mit verschiedenen Spulenwicklungen.

Produkteinführung

DerTesten Sie die Windungsisolationsstärke-zu-kann elektrische Prüfungen an Bauteilen mit Spulenwicklungen effizient und zerstörungsfrei-durchführen. Sein Prinzip besteht darin, die gleiche Impulsspannung an eine Standardspulenwicklung und die zu prüfende Wicklung anzulegen und deren transiente Wellenformen zu vergleichen, um die Qualität der zu prüfenden Spule zu testen. Die transiente Wellenform ist die Wellenform gedämpfter Schwingungen, die innerhalb der Spule auftreten. Es kann gleichzeitig die Induktivität, den Qualitätsfaktor, den Unterschied in der Anzahl der Windungen und die Kurzschlussbedingungen zwischen den Windungen der Wicklung bestimmen. Bei einem Eisenkern können auch Unterschiede in dessen Material festgestellt werden. Bei Anwendung eines Hochspannungsimpulses kann das Auftreten einer Koronaentladung auch auf eine schlechte Isolierung hinweisen. Kurz gesagt: Alle Elemente, die auf die Spulenqualität hinweisen, können in kürzester Zeit überprüft werden.

Unser Inter-Schlagspannungsprüfer der ME-Serie verwendet Mikrocomputertechnologie, um verschiedene Parameter der Wellenform zu quantifizieren und die Ergebnisse dann intuitiv anzuzeigen und zu beurteilen. Es ist einfach zu bedienen, präzise in der Beurteilung und hochgradig automatisiert. Das Instrument ist klein, leicht und einfach zu transportieren.

Produktparameter (Spezifikation)

Modell	MEZJ-5AT
Anzahl der Kanäle	3-Kanal
Impulsspannungsbereich	500V ~ 5KV
Genauigkeit der Impulsspannung	±5%±25V
Impulsspannungsschritt	100V
Geschwindigkeit messen	Ungefähr 5 Mal pro Sekunde
Hochspannungsquellensteuerung	wird von einer MCU gesteuert.
Anzahl der Auswirkungen	Einzelner EXT (1–29 Mal), kontinuierlicher INT
Auslösemethode	Manuelle Steuerung, Fußsteuerung, PC
Erkennungs- und Beurteilungsmodus	Bereich; Flächenunterschied; Koronaentladungsmenge; Phase
Soundmodus	Akzeptabler Schallpegel; Unzulässiger Schallpegel; Still
Möglichkeit zur Speicherung von Wellenformen	100 Wellenformen und ihre Parameter
Wellenformauflösung	A/D: 8-Bit; Abtastrate: 25 ns (40 MHz); Wellenformpunkte: 250
LCD-Display	Auflösung: 320×240; 5,1 Zoll; blauer Hintergrund mit weißem Text
Leistung	4 0W			5 0W
Leistungsaufnahme	220 VAC ± 10 % 50 Hz ± 5 %
Größe	400(W)×132(H)×430(D)	Gewicht	Ungefähr 10 kg
Umgebungsbedingungen	Betriebstemperatur: 10 Grad – 30 Grad; Betriebsfeuchtigkeit: 20 % – 80 % relative Luftfeuchtigkeit
	Lagertemperatur: 5 Grad – 40 Grad; Lagerfeuchtigkeit: 5 % – 90 % relative Luftfeuchtigkeit
Sonderfunktionen und Parameter	Angepasst an die Benutzeranforderungen

Produkteigenschaften und Anwendung

LCD-Display,mehrere Wicklungen, Standard-Wellenformspeicherung, Speicher, Sortierung, Kommunikation und Mehrkanalvergleich.

Details zum Schutz

Werksseitige Qualitätskontrolle und Materialeingangskontrolle verschiedener Einzelspulen, Schwingspulen und anderer unabhängiger Wicklungen

Elektrische Leistungsprüfung von drei{0}Phasen- (Y/Δ) und ein-Phasen-Motorwicklungen (Haupt-/Hilfswicklung/Mehrfach-Hilfswicklung).

Schnelle Fehlerbehebung bei fehlerhaften Wicklungen, Erkennung von Problemen wie Kurzschlüssen zwischen Windungen/Schichten und schlechter Isolierung.

Die Integration der industriellen Produktionslinienautomatisierung ermöglicht eine koordinierte Steuerung von Teststart/-stopp und Ergebnissortierung.

Unternehmensqualifikationen

FAQ

F: Sind Sie eine Fabrik oder ein Handelsunternehmen?

Wir sind ein professioneller Hersteller von Prüfgeräten.

F: Wie ist der Kundendienst-?

A: Die Garantiezeit beträgt 12 Monate. Nach Ablauf der Garantiezeit bieten wir auch lebenslange kostenpflichtige Reparaturen oder Serviceleistungen an.

F: Wie ist der Kundendienst-?

A: Die Garantiezeit beträgt 12 Monate. Nach Ablauf der Garantiezeit bieten wir auch lebenslange kostenpflichtige Reparaturen oder Serviceleistungen an.

F: Was ist mit dem Transport?

A: Das hängt von Ihren Anforderungen ab. Wir können per Flugzeug zu Ihrem Flughafen, auf dem Seeweg zu Ihrem Seehafen oder per Kurier in Ihr Büro liefern.
Wir akzeptieren auch die Zusammenarbeit mit Ihrem Spediteur.

F: Sind Ihre Tastatur, Benutzeroberfläche, Software und Handbücher auf Englisch?

A: Ja, wenn Sie die englische Version der Tastatur, Schnittstelle, Software und Bedienungsanleitung verwenden und andere Sprachen benötigen, kontaktieren Sie uns bitte zur Bestätigung.
