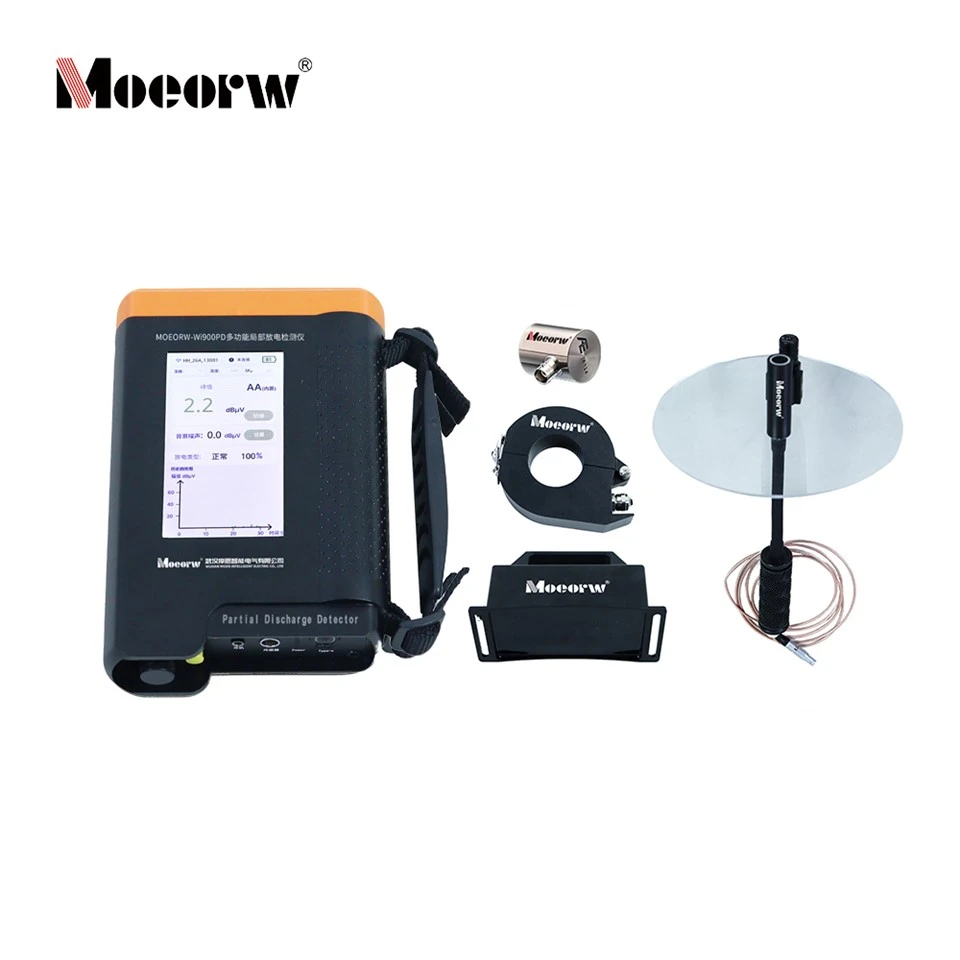

Multifunktionaler Teilentladungsdetektor

Technische Einheit

Technische Indikatoren

Technische Parameter

Infrarot-Wärmebildmodul

Sensortyp

Ungekühlter Detektor

Maximale Bildgröße

512x384

Antwortband

8-14μm

NETD (Lärmäquivalente Temperaturdifferenz)

<45mK

Brennweite des Wärmebildobjektivs

3,2 mm F1.1

Linsentyp

Wafer--Level-Optik (WLO)

Sichtfeld

56 Grad

Anpassungsmethode

Fester Fokus

Ausgabebildrate

25Hz

Datenerfassungsmodul

TEV-Bodenwellen-Ultraschallerkennungsmodul vom Typ AA-Luft-

Funktionsprinzip: kapazitive Spannungsteilung, Ultraschallprinzip, eingebaut

Sensortyp: Quadratischer Adsorptionstyp

Signalschnittstellen: BNC, SMA

Messbereich: nicht weniger als 0 bis 50 dBmV

Betriebsfrequenzband

TEV: 3 MHz-100 MHz, Impulszählfehler: Weniger als oder gleich 3 %;

Stabilität: Der Ausgangswert des Detektors ändert sich nach dem Einschalten und Dauerbetrieb für 1 Stunde um nicht mehr als ±20 %.

AA: Luft-gekoppelter Ultraschallsensor, Mittenfrequenz 200 kHz

Betriebstemperatur: -40 Grad bis +85 Grad

HFCT-Hochfrequenzsensor

Funktionsprinzip: Rogowski-Spule

Sensortyp: Aufklappbare Ringstruktur

Betriebsfrequenzband: 1 MHz-30 MHz

Sensorübertragungsimpedanz: Größer oder gleich 5 mV/mA;

Schutzart: IP68

Signalschnittstelle: N-50-Buchse oder BNC-Stecker optional

Sensorinnendurchmesser: 65 mm oder 45 mm erhältlich

Material: Legierung (erfüllt die Anforderungen des 96-Stunden-Salzsprühtests)

Empfindlichkeit:<5pC

Erkennungsfehler: ±1 dB

Auflösung: ±0,1 dB

Dynamischer Erfassungsbereich: 70 dB

Betriebstemperaturbereich: -40 Grad bis +85 Grad

AA Kontaktloser --Sensor

Mittenfrequenz: 40,0 ± 1,0 kHz, Erkennungsempfindlichkeit: kleiner oder gleich 10 pC

Bandbreite (-6 dB): 1,2 kHz; Linearitätsfehler: nicht größer als ±20 %.

Übertragener Schalldruckpegel: 120 dB

Empfängerempfindlichkeit: -63 dB min

Impedanz: 900

Kapazität bei 1 kHz: 2400 Picofarad; Stabilität: Die Schwankung des Ausgangswerts nach dem Einschalten-und einer Stunde Dauerbetrieb beträgt nicht mehr als ±20 %.

AE-Kontaktsensor

Erkennungsfrequenzband: nicht niedriger als 20 kHz bis 180 kHz;

Nachweisempfindlichkeit: Kleiner oder gleich 10 pC;

Linearitätsfehler: nicht größer als ±20 %;

Stabilität: Der Ausgangswert des Detektors ändert sich nach dem Einschalten und Dauerbetrieb für 1 Stunde um nicht mehr als ±20 %.

UHF-Sensor (Ultra- Hochfrequenz).

Sensorfrequenz: 300 MHz-1500 MHz

Gehäuse: Metall

Nachweisempfindlichkeit: nicht weniger als 1 pC

Antennentyp: Schmetterling

Verstärkung: +5dBi

Passende Impedanz: 50 Ω

Äquivalente Sensorhöhe: nicht weniger als 10 mm

Betriebstemperatur: -40 Grad bis +85 Grad

Schutzart: IP67

Wellensammler

Sensor mit flexibler Sonde vom Typ AA mit fokussierter Welle

Wird zur Teilentladungserkennung von Freileitungen verwendet

Kopfhörer

Überwachung des Kopfhörerklangs

Ausgestattet mit störungsfreien Stereokopfhörern zur Echtzeit-Überwachung des Geräuschpegels, um den Entladungsgrad zu ermitteln.

Barcode-Scanner-Modul

Unterstützungsbereich

Ein-dimensionaler Barcode, zwei-dimensionaler Barcode

Lesegenauigkeit

Ein-dimensionaler Barcode: Code39 Größer als oder gleich 4,9 mil, QR-Code: QR Größer als oder gleich 10 mil

Batterie

Kapazität

5000 mAh

Ladeanschluss

Typ-Direktstecker

Stromspannung

3.7v

Datenverarbeitungsterminal

Softwaresystem

Unterstützt Android

Daten-Upload

Es unterstützt das Hochladen von Daten auf die Cloud-Plattform über 4G- und 5G-Mobilfunknetze.

Kommunikationsfunktion

Unterstützt GPS/AGPS/GLONASS/BeiDou/GALILEO/QZSS/NavIC/Bluetooth/WIFI

Speicherfunktion

Es verfügt über 256 GB integrierten-Speicher und unterstützt das direkte Lesen oder Exportieren von Daten von USB-Flash-Laufwerken.

Gewicht

Weniger als 1000g

Laufzeit

Nicht weniger als 12 Stunden

Instrumentenbildschirm

Das Gerät verfügt über ein OLED-Display mit einem eingebauten -hochauflösenden Farb-LCD-Bildschirm, der eine Dual-{2}Bildschirmanzeige, eine adaptive Bildwiederholfrequenz von 1-120 Hz LTPO, 1440 Hz Hochfrequenz-PWM-Dimmung und eine Touch-Sampling-Rate von 300 Hz unterstützt. Die Bedienung ist auch über eine Tablet-App möglich.

Auflösung

FHD+ 2832 × 1280 Pixel

Linse

Das All-{0}}in-Design dient zur Aufzeichnung der Personalabläufe und des Gerätebetriebs vor-und unterstützt das Hochladen auf eine Cloud-Plattform. Es verfügt über eine 50-MP-Ultraweitwinkelkamera, eine 40-MP-Ultraweitwinkelkamera und eine 12-MP-Periskop-Telekamera.

Zoommodus

Unterstützt 5,5-fachen optischen Zoom mit Autofokus.

Videoaufzeichnung

Es unterstützt 4K-Videoaufzeichnung (3840 x 2160) zur Aufzeichnung der Inspektionsumgebung vor Ort und des Gerätebetriebsstatus sowie das Hochladen auf die Cloud-Plattform.

Schutzstufe

IP68

Einschaltschutz-

Unterstützt 3D-Gesichtserkennung und Fingerabdruckerkennung.

Wärmebild-Erkennungsfunktion

Unterstützt das Umschalten zwischen maximalen und minimalen Temperaturen und Pseudo-{0}}Farben. Die Temperatureinstellungen Celsius und Fahrenheit werden ebenfalls unterstützt. Infrarotbilder können im Fotoalbum und gleichzeitig im Erkennungsdatensatz gespeichert werden, sodass Benutzer die Ergebnisse direkt teilen können.

Datenmanagement

1. Es kann verschiedene Arten von Signalkarten und dynamischen Daten speichern, einschließlich zwei-dimensionaler und dreidimensionaler Bilder, und diese abfragen, exportieren und verwalten;

2. Daten können drahtgebunden oder drahtlos an andere Geräte übertragen werden.

3. Unterstützt die Aufzeichnung der aktuellen Erkennungsdaten und die Erstellung eines Erkennungsberichts, wenn Anomalien oder Alarme erkannt werden.

4. Der Host kann Ultrahochfrequenz-, transiente Erdspannungs-, Hochfrequenz- und Ultraschallerkennungsdaten speichern.

5. Unterstützt das Teilen; Daten können auf die Cloud-Plattform hochgeladen oder in den Erkennungsdatensätzen angezeigt werden.

Erkennungsfunktion

1. Das Instrument sollte über Anti-Interferenztechniken wie Frequenzbereichsfilterung, Zeitbereichsfilterung, Rauschtrennung und Abschirmungsisolierung verfügen, um verschiedene komplexe Interferenzsignale effektiv herauszufiltern. Es sollte auch über Funktionen wie Fensterung, Austastung und Skalenanpassung verfügen, um feste -Phasenstörungen zu beseitigen.

2. Das Instrument sollte über zwei-und dreidimensionale-Detektionsfenster wie Trenddiagramme, PRPD, PRPS, Korrelation, Flugfenster, Trendfenster und Entladungsanalysefenster verfügen.

3. Das Instrument hat die Funktion, Einzelzyklus- und kontinuierliche Wellenformdaten aufzuzeichnen und kann den tatsächlichen Prozess der Vor-Ort-Erkennung wiederholt wiedergeben und bietet so Datenunterstützung für die Analyse sekundärer Wellenformen.

4. Das Instrument ist mit einer Signalspektrumdatenbank ausgestattet, die typische Daten von Teilentladungssignalen speichert, die durch Metallpartikel, Koronaentladung, bewegliche Elektroden und Isolationsfehler verursacht werden, sowie typische Daten verschiedener Rauschsignale (wie Radar- und Mobiltelefonsignale). Über die Funktion „Imprint-Vergleich“ kann das gemessene Signal mit den in der Datenbank gespeicherten typischen Spektrumsdaten verglichen und analysiert werden, um die Signalkategorie zu ermitteln und zu identifizieren.

5. Das Instrument verfügt über eine Positionierungsfunktion basierend auf dem Amplitudenvergleich des Erkennungssignals und eine Positionierungsfunktion basierend auf der Zeitdifferenz zwischen zwei Erkennungssignalen.

Signalsynchronisation

Es unterstützt interne Synchronisierung, externe Synchronisierung und virtuelle Synchronisierung. Hochspannungsnetzteile können zur Synchronisierung direkt an die Synchronisierungsschnittstelle angeschlossen werden. Die externe Synchronisationseinheit und der Host werden über drahtlose Kommunikation synchronisiert.

Spezifikation

Größe und Gewicht

2 03 mm* 127 mm* 50 mm, 0. 9 KG
