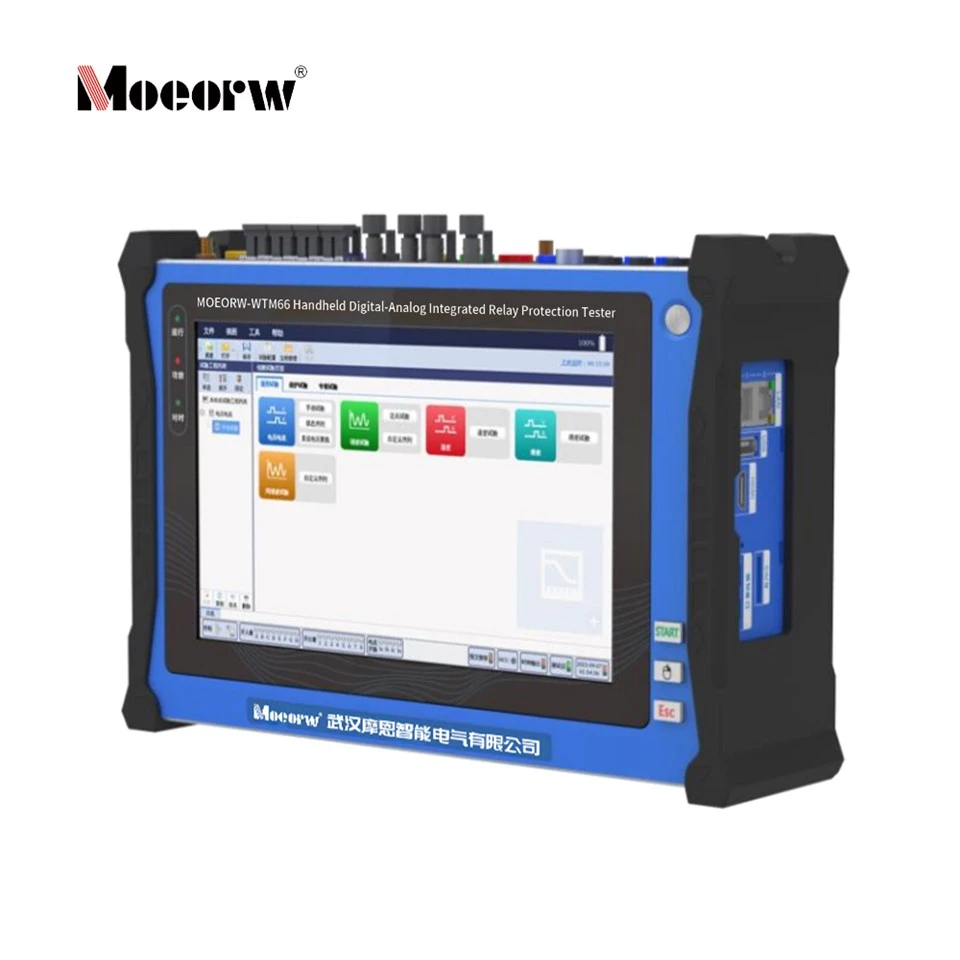

Tragbarer digitaler-analoger integrierter Relaisschutztester

Der tragbare Relaisschutztester MOEORW-WTM66 entspricht den internationalen Kommunikationsstandards DL/T624-2023 und IEC61850 und basiert auf stromsparender Linux-Industriehardware mit modularer Hardwarearchitektur. Ausgestattet mit leistungsstarken Leistungsverstärkern und integrierten analogen/digitalen Signalausgangskanälen liefert dieses leichte tragbare Gerät hochpräzise Testsignale für Sekundärgeräte in intelligenten Umspannwerken und konventionellen Energiesystemen. Es unterstützt die synchrone Ausgabe analoger AC/DC-Größen, SV-, FT3- und GOOSE-Digitalnachrichten und integriert Timing-, Nachrichtenanalyse-, Fehlerwiedergabe- und automatische Testmodule. Mit einer eingebauten langlebigen Lithiumbatterie und einem 10,1-Zoll-Touchdisplay passt es sich an mobile Testszenarien in Kraftwerken, Umspannwerken und Herstellern von Elektrogeräten an.

1. Analogausgangsparameter

2.Umschaltmengenschnittstelle

3.Kommunikations- und Timing-Schnittstellen

4. Mechanische und Umgebungsparameter

Hardware- und Strukturdesign
1.Modulares Hardware-Layout mit eingebettetem Linux-System mit geringem Stromverbrauch und kompaktem Handheld-Formfaktor für mobile Tests vor Ort.
2. Unabhängiger Leistungsverstärker überhitzt, Überstromschutz; Stromquellen-Offen-Stromkreis-Alarm, Spannungsquellen-Überlastung/Kurzschluss-Stromkreis-Selbstschutz-.
3.Integrierte Multi-Mode-Timing-Hardware, die GPS/BD, PTP1588, IRIG-B, synchronen PPS-Eingang und externen Timing-Signalausgang für die Synchronisierung mehrerer Geräte unterstützt.
4.Dual-modus-drahtgebundene/drahtlose Kommunikationsarchitektur: RJ45-drahtgebundene lokale Steuerung, drahtloser Wi-{3}Fi-Betrieb, optionale 4G-Ferntestfunktion.
5. Unabhängiges optisches LC-Netzwerk und optische serielle ST-Anschlüsse, die das Senden/Empfangen einer einzelnen-Faser und die integrierte-Funktion zur Erkennung der optischen Leistung unterstützen.


Digitale und analoge Signalausgabeleistung
1. Gleichzeitige synchrone Ausgabe von analogen AC/DC-Signalen, IEC61850-9-2 SV, Standard-/erweiterten FT3-, DL/T282- und GOOSE-Nachrichten; Unterstützt digital-analoge Mischübertragung.
2. Bis zu 100 bearbeitbare SV-Steuerblöcke und GOOSE-Steuerblöcke mit mehreren Gruppen, mit visueller virtueller Terminal-Zuordnungsanzeige zur Datenflussvisualisierung.
3.Umfassende Fähigkeit zur Simulation abnormaler Nachrichten: SV/GOOSE-Qualitätsfehler, Frequenzjitter, Frame-Verlust, Synchronisationsfehler, Sprung der Seriennummer, Aktivierung von Wartungsflags, Testfunktionen für virtuelle Zustandsvariationen.
4. Mehrere Scanning-Testmodi: Amplitude, Phase, Frequenz, Impedanz, Sequenzkomponente, manuelle/automatische Schritt-/Schlupf-Variablenausgabe.


Integrierte-Funktionen der Testsoftware
1.Bearbeitbare intelligente Testvorlagen und wiederverwendbare technische Dateien zur Verbesserung der Effizienz von Routineinspektionen und Fehlerbeseitigung. Vollautomatischer Test mit einem-Klick für lokale digitale Schutzgeräte.
2. Vollständige Testmodulbibliothek: Allgemeiner Test, Schutztest, Merging Unit-Test, Spezialtest, der alle gängigen Relaisschutz- und intelligenten Sekundärgeräte-Testelemente abdeckt.
3. COMTRADE-Fehlerwellenformwiedergabe, Stapelordner-Wellenformimport und zyklische Wiedergabe; PCAP-Nachrichtenerfassung, -speicherung, -export und Offline-Analyse werden unterstützt.
4. MMS-Dienstzugriff auf IED-Festwerte, Nachrichtenempfang in Echtzeit, Aufzeichnung, Filterung und Wellenformanalysefunktionen.
5.SOE, Synchronisierungsgerät, Schnellschalter, Sammelschienen-/Transformatordifferential, Oszillation, Niederfrequenz-/Unterspannungslastabwurf, spezielle Testmodule integriert.

Praktischer Betriebswert
1.Touch-interaktive Mensch-Maschine-Schnittstelle mit unabhängiger Berichterstellung für jeden Testgegenstand und bequemem Datenexport über USB-Speicher.
2.Globale oder einzelne Steuerblock-Wartungsbitkonfiguration für digitale Nachrichten, flexibles Debuggen der Gerätewartungsmoduslogik.
3. Zustandssequenz-Testlogik zur Unterstützung der UND/ODER-Beurteilung von Hartkontakt- und GOOSE-Digitaleingängen, genauer Aufzeichnung der Aktionszeit und Fehlerauswertung.
4.Firmware-Upgrade und IP/WLAN-Fernkonfiguration über integrierte-Toolmodule ohne externe Zusatzgeräte.
5. Die eingebaute -Lithiumbatterie macht die Abhängigkeit von der Wechselstromversorgung vor Ort überflüssig und eignet sich für Notfalltests im Freien und in Umspannwerken.

1. Vorderseite: 10,1-Zoll-Touchscreen, Ein-/Aus-Taste zum langen Drücken, Statusanzeigeleuchten für den aktuellen offenen Stromkreis und die Schaltmenge.

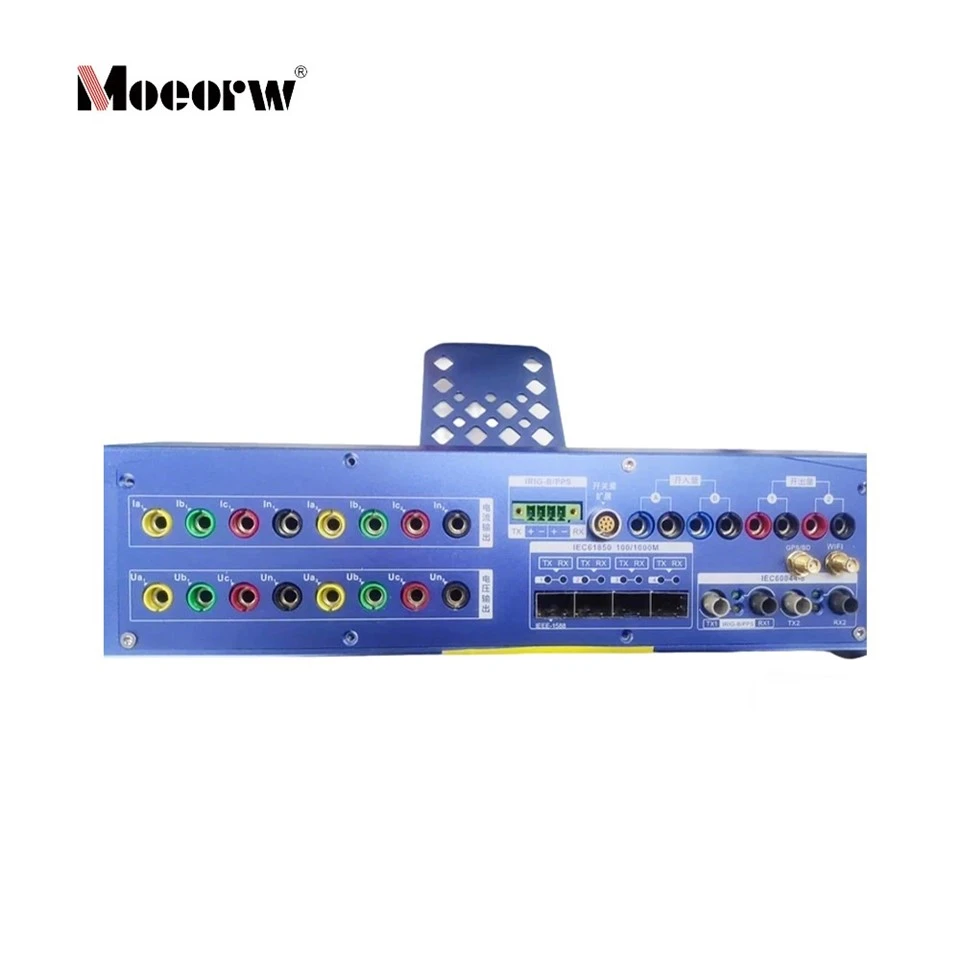

2. Oberer Schnittstellenbereich: GPS/BD-Antennenschnittstelle, WLAN-Antenne, 4 Paar hart schaltende Anschlüsse, 6 analoge Spannungsausgänge, 6 analoge Stromausgänge, 4 optische LC-Netzwerkanschlüsse, 4 optische serielle ST-Anschlüsse, RS485-Anschluss, Ladeanschluss.
3. Seitliche Schnittstellen: Zwei RJ45-Netzwerkanschlüsse, zwei USB-Anschlüsse, Zeitsignal-Eingangs-/Ausgangsanschlüsse.
4. Interne Komponenten: Industrielle Hauptsteuerplatine, Leistungsverstärkermodul, Lithium-Akku, optisches Multimode-Transceivermodul, drahtloses Kommunikationsmodul.

1. Umspannwerke des Stromnetzes: Routineinspektion, Inbetriebnahme, Fehlerüberprüfung des digitalen/traditionellen Relaisschutzes, Merging Units, Smart Terminals, Mess- und Steuergeräte.
2. Kraftwerke: Generatorerregungsverlust, Übererregung, Frequenzmodulation, synchronisierender Parallelschutztest.
3. Hersteller von Elektrogeräten: Werkskalibrierung von Leitungs-, Transformator-, Busdifferential- und Backup-Schutzgeräten.
4.Wissenschaftliche Forschungs- und Prüfeinrichtungen: Transientensimulation von Energiesystemen, Forschung zu digitalen Kommunikationsprotokollen, Leistungsbewertung von Sekundärgeräten.
5. Mobile Tests vor Ort: Außenstation, temporäre Stromverteilungstechnik, tragbare Debugging-Arbeiten.

1.Inländischer Industriestandard: DL/T624-2023 Technische Bedingungen für Mikrocomputer-Relaisschutztestgeräte
2.Internationaler Kommunikationsstandard: IEC61850 Umspannwerk-Kommunikationsnetzwerk und -System
3.Transformer Digital Interface Standard: IEC60044-7 / IEC60044-8 (FT3-Protokoll)
4.Inländischer Digitaltransformatorstandard: DL/T 282

1.Hauptgerät ×1
2. Spezielles Lithium-Batterieladegerät ×1
3.Analoger Spannungs-/Strommessleitungssatz
4. Kabelbündel mit festem Kontakt
5.LC-Single--Mode-Glasfaser-Jumper
6.ST-Glasfaser-Jumper
7.GPS/BD-Timing-Antenne
8.RJ45-Netzwerkkabel
9.USB-Flash-Disk (zur Speicherung von Firmware und Testprojekten)
10. Bedienungsanleitung des Produkts (englische/chinesische Version)

Batteriewartung
1. Die Betriebstemperatur ist auf 0 bis 45 Grad begrenzt. Vermeiden Sie starke Stöße, Extrusion und das Eintauchen des Hosts und des Akkus in Wasser.
2.Laden, wenn die Restleistung 10 % bis 15 % erreicht; Verwenden Sie nur das passende Original-Ladegerät, um Schäden durch Überladung/Entladung zu vermeiden.
3. Bei der Langzeitlagerung muss das Gerät alle 3 Monate auf 60 % aufgeladen werden.


Wartung des optischen Ports
1. Setzen Sie Ihre Augen nicht dem Glasfaser-Sendeanschluss aus, wenn das Gerät eingeschaltet ist.
2. Halten Sie die Staubkappen des optischen Anschlusses abgedeckt, wenn Sie ihn nicht verwenden. Wischen Sie die Endflächen der Lichtwellenleiter bei Verschmutzung mit einem speziellen Alkoholtupfer ab.


Betriebsregeln für Leistungsverstärker
1. Schließen Sie die analoge Verkabelung nicht an bzw. trennen Sie sie nicht, wenn die Anzeigeleuchte des Leistungsverstärkers leuchtet, um Schäden durch Signalstöße zu vermeiden.
2. Um die Lebensdauer des Verstärkers zu verlängern, vermeiden Sie eine kontinuierliche Volllastleistung über mehr als 4 Stunden.


Speicherumgebung
In einem trockenen, staubfreien Lagerhaus ohne explosive Gase lagern; Die Luftfeuchtigkeit in der Betriebsumgebung darf 95 % nicht-nicht kondensierend überschreiten.

1. Nach dem Start wird kein analoges Signal ausgegeben. Überprüfen Sie, ob die Betriebsanzeige des Leistungsverstärkers leuchtet. Überprüfen Sie den aktuellen Kurzschlussstatus der Verkabelung mithilfe der Anzeige für offenen{2}Stromkreis. Starten Sie das Gerät neu, nachdem Sie die abnormale Testkonfiguration gelöscht haben.
2. Digitale Nachricht kann nicht empfangen/übertragen werden. Bestätigen Sie die Richtung der Glasfaserverbindung und überprüfen Sie die Funktion zur Messung der optischen Leistung. Überprüfen Sie die APPID- und MAC-Adresskonfiguration des Portkontrollblocks in den Testeinstellungen.
3. Timing-Synchronisierungsfehler Überprüfen Sie die GPS/BD-Antennenverbindung oder die IRIG-B-Verkabelung erneut. Schalten Sie den optischen PTP-Port-Modus in der Systemkonfiguration um und starten Sie das Timing-Modul neu.
4.Touchscreen reagiert nicht. Geben Sie die Systemeinstellungen ein, um die Touch-Kalibrierung durchzuführen. Starten Sie das Gerät neu, wenn die Kalibrierung fehlschlägt.
5. Kurze Batterielebensdauer unter Last. Überprüfen Sie die Alterung des Batteriepakets. Reduzieren Sie die Dauerleistung des Leistungsverstärkers über lange-Zeiträume hinweg.
