Dreiphasen-Sekundärstrom-Injektions-Testset
Informationen
Der Relaistester der MOEORW-WTW41 0.2--Klasse liefert ultra-präzise Analogausgänge und zwei Betriebsmodi.
Es rationalisiert die vollständige-Relais- und Leitungsschutzkalibrierung und verkürzt die Zeit für die Fehlerbehebung vor Ort in Umspannwerken und Kraftwerken drastisch.
Integrierte-automatische Testmodule eliminieren repetitive manuelle Arbeit und steigern-die Effizienz der Tests vor Ort.
Produktklassifizierung
Relaisschutztester
Share to
Beschreibung

Produktübersicht



Der MOEORW-WTW41 ist ein hochpräziser Relaisschutztester für industrielle Steuerungsmaschinen mit einer Genauigkeitsklasse von 0,2. Es verfügt über zwei Betriebsmodi (Standalone und PC-Verbindung) und ist mit einem hochpräzisen linearen Leistungsverstärker und einem leistungsstarken DSP-Steuerungssystem ausgestattet. Dieses Gerät integriert umfassende Testmodule für den Relaisschutz und wird häufig für die Kalibrierung, Inbetriebnahme und routinemäßige Wartung verschiedener Relais, Leitungsschutzgeräte, Transformatorschutzgeräte, Generatorschutzgeräte und anderer Schutzgeräte für Stromversorgungssysteme in Kraftwerken, Umspannwerken und Energieinspektionsabteilungen eingesetzt.



Technische Parameter



Kategorie

Artikel

Parameter

Genauigkeit

Wechselstrom

Einphasiger Ausgang (RMS)

0 ~ 40 A

0,2 Klasse



Drei-Phasen-Parallelausgang (RMS)

0 ~ 120 A

0,2 Klasse



Langfristig zulässiger Strom pro Phase

Kleiner oder gleich 10 A

-



Maximale Ausgangsleistung pro Phase

450 VA

-



Maximale Leistung für drei-Phasen parallel

900 VA

-



Kontinuierliche Arbeitszeit (120 A)

Kleiner oder gleich 10 s

-



Grundfrequenzbereich

0 ~ 1000 Hz

-



Maximale harmonische Ordnung

0 ~ 20

-

Gleichstrom

Einphasig/drei{1}phasig parallel

0 ~ ±10 A / 0 ~ ±30 A

0,5 Klasse



Maximale Lastspannung

20 V

-

Wechselspannung

Einphasiger Ausgang (RMS)

0 ~ 120 V

0,2 Klasse



Netzspannung (RMS)

0 ~ 240 V

0,2 Klasse



Ausgangsleistung (Phase/Leitung)

80 VA / 100 VA

-



Grundfrequenzbereich

0 ~ 1000 Hz

-



Maximale harmonische Ordnung

0 ~ 20

-

Gleichspannung

Einphasige -Phasenamplitude

0 ~ ±160 V

0,5 Klasse



Linienamplitude

0 ~ ±320 V

0,5 Klasse



Ausgangsleistung (Phase/Leitung)

70 VA / 140 VA

-



  • Analoger Ausgang
  • Schaltmengen- und Timing-Messung

Artikel

Spezifikation

Digitaler Eingang (Binäreingang)

8 Kanäle; Trockenkontakt: 1~20 mA, 24 V; Potentialkontakt: 0~6 V (Aus), 11~250 V (Ein)

Digitaler Ausgang (Binärausgang)

4 Paare; Gleichstrom: 220 V / 0,2 A; Wechselstrom: 220 V / 0,5 A

Timing-Messbereich

0,1 ms ~ 9999 s

Genauigkeit der Zeitmessung

0,1 ms





  • Hilfsenergie
    Unabhängig einstellbare Gleichstromversorgung: 110 V / 220 V umschaltbar.



Hauptmerkmale



Hardware-Design und -Konfiguration
1. Duale Betriebsmodi: Unterstützt den Standalone-Betrieb mit integriertem-industriellen Steuercomputer, 6,4-Zoll-TFT-LCD, Trackball und dedizierter Tastatur; auch kompatibel mit externen Desktops oder Laptops über serielle Schnittstelle zur Fernsteuerung, mit vollständig konsistenten Funktionen für zwei Modi.
2.Hochleistungsfähige Kernkomponenten: Ausgestattet mit einem Hochgeschwindigkeits-DSP-Prozessor und einem hochauflösenden D/A-Wandler, der eine digitale Signalverarbeitung in Echtzeit ermöglicht und eine hervorragende Wellenformwiedergabe gewährleistet.
3.Linearer Leistungsverstärker: Verwendet einen modularen, hochpräzisen linearen Leistungsverstärker anstelle eines Schaltverstärkers, der keine Hoch- und Zwischenfrequenzstörungen erzeugt und gleichmäßige Wellenformen im vollen Strombereich aufrechterhält.

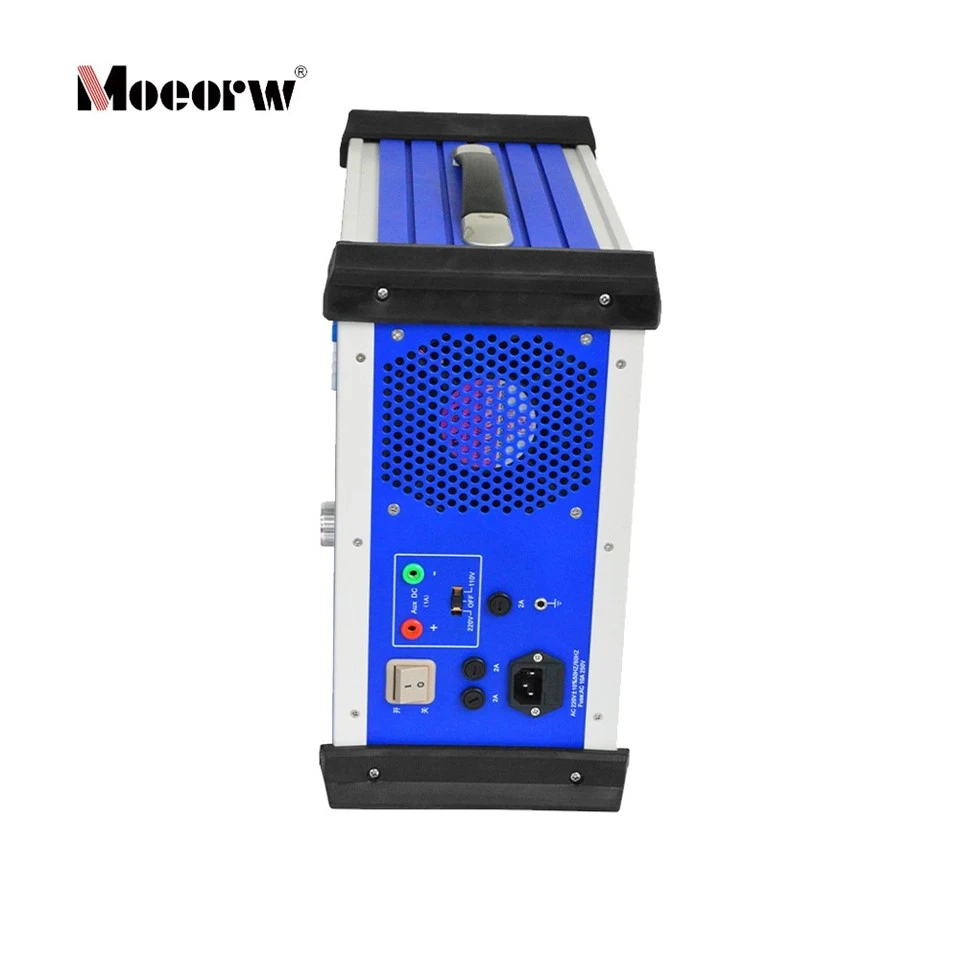

4.Integrierte Struktur: Kompaktes und leichtes integriertes Design, einfach für den mobilen Einsatz vor Ort; Komplette Schnittstellenkonfigurationen einschließlich zweier USB-Anschlüsse, RS232-Kommunikationsanschluss und dediziertem DC-Ausgangsanschluss.
5.Umfassende Schutzschaltung: Eingebaute-Softstartschaltung-, Über-strom, Über-spannung und Kurzschluss-; Ausgestattet mit Temperaturüberwachung und automatischem Abschaltalarm bei abnormaler Erwärmung.


Leistungsindikatoren
1.Hohe Ausgangsgenauigkeit: Die Gesamtgenauigkeit erreicht die Klasse 0,2 für Wechselstromsignale und die Klasse 0,5 für Gleichstromsignale und erfüllt damit die Anforderungen einer Relaiskalibrierung mit hohem -Standard.
2. Großer Signalbereich: Die Grundfrequenz reicht von 0 bis 1000 Hz und unterstützt harmonische Überlagerungen bis zu 20 Ordnungen, um komplexe Betriebsbedingungen des Stromversorgungssystems zu simulieren.
3.Flexible Ausgangskombination: 4-Phasen-Spannungs- und 3-Phasen-Stromausgänge unterstützen beliebige Kombinationen; Der vierte Spannungskanal Ux kann als 3U0-Signal-, Synchronspannungs- oder Festwertausgang konfiguriert werden.
4. Vollständige Timing-Funktion: Die Timing-Auflösung beträgt bis zu 0,1 ms, wodurch die Aktion und die Rücksetzzeit verschiedener Schutzkomponenten genau erfasst werden.


Praktischer Anwendungswert
1. Umfangreiche Testmodule: Integriert mehrere professionelle Testmodule, einschließlich AC-Test, DC-Test, Oberschwingungsüberlagerung, Frequenztest, Leistungsrichtung, Differentialschutz und Zonensequenz, die alle gängigen Relais- und Schutztestelemente abdecken.
2.Automatisches Test- und Datenmanagement: Unterstützt automatischen Testablauf, Fehlersimulation, Datenaufzeichnung in Echtzeit, Vektoranzeige, Testberichterstellung und -druck, wodurch der Arbeitsaufwand für manuelle Vorgänge reduziert wird.
3. Bequemes Debuggen: Ermöglicht die Echtzeitänderung der Ausgangsamplitude, -phase und -frequenz während des Betriebs; bietet Tools zur Sequenzkomponentenberechnung und Kurzschlussberechnung, um komplexe Fehlersimulationen zu vereinfachen.
4.Gute Kompatibilität: Kompatibel mit elektromagnetischen Relais, integrierten Schaltkreisrelais und mikroprozessorbasierten Schutzgeräten verschiedener Modelle und Hersteller.



Anwendungsfelder



1. Betrieb und Wartung des Stromnetzes: Routineinspektion, regelmäßige Kalibrierung und Fehlerdiagnose von Relaisschutzgeräten in Umspannwerken aller Spannungsebenen.
2. Kraftwerk: Inbetriebnahme und Wartung von Generatorschutz-, Transformatorschutz- und Hilfsstromschutzsystemen.
3. Herstellung von Energieanlagen: Werksprüfung und Typgenehmigung verschiedener Relais und Mikroschutzgeräte.
4.Wissenschaftliche Forschung und Bildung: Leistungsforschung zu Schutzausrüstung und experimenteller Unterricht für energiebezogene-Studiengänge.
5. Technische Inbetriebnahme: Fehlerbehebung vor Ort bei neuen Stromübertragungs- und -verteilungsprojekten sowie Umbauprojekten.



Betriebshinweise und tägliche Wartung



Vorsichtsmaßnahmen vor-dem Betrieb
1. Schalten Sie die Hauptstromversorgung nicht häufig um, um Schäden am integrierten Industriesteuerungscomputer und am Windows-System zu vermeiden.
2. Stellen Sie eine zuverlässige Erdung sicher, wenn Sie in Umgebungen mit starker elektromagnetischer Interferenz oder in Szenarien mit hoher -Sicherheit arbeiten.
3. Es ist verboten, eine externe AC/DC-Stromversorgung an die Spannungs- und Stromausgangsklemmen des Testers anzuschließen.
4. Für den potenziellen Zugriff auf Binäreingänge schließen Sie das positive Potenzial an die gemeinsame Klemme (+KM) an, um eine korrekte Signalerkennung sicherzustellen.
5. Halten Sie die Lüftungsöffnungen frei, um eine Überhitzung des Geräts zu verhindern.


Verfahren zum Starten und Herunterfahren
1. Inbetriebnahme: Schließen Sie das Netzkabel und das Kommunikationskabel (falls erforderlich) an und schalten Sie dann den Netzschalter ein. Warten Sie, bis das System die Hauptschnittstelle aufgerufen hat, bevor Sie Testmodule auswählen.
2. Herunterfahren: Beenden Sie zunächst alle Testmodule, fahren Sie das Windows-System herunter, indem Sie der Aufforderung auf dem Bildschirm- folgen, und schalten Sie nach der Aufforderung „Strom kann ausgeschaltet werden“ die Hauptstromversorgung aus. Unterbrechen Sie die Stromversorgung während des Ausgangsstatus nicht direkt.


Tägliche Wartung
1.Verwenden Sie virenfreie USB-Flash-Laufwerke für die Datenübertragung oder Programmübertragung, um eine Systemvireninfektion zu verhindern.
2. Löschen oder ändern Sie nicht willkürlich Systemdateien und Desktopsymbole des integrierten-Windows-Systems.
3. Reinigen Sie die Geräteoberfläche regelmäßig und vermeiden Sie das Eindringen von Flüssigkeiten und starke Vibrationen während des Transports.
4.Wenn die Schnittstellendaten abnormal sind, löschen Sie den Para-Ordner im Verzeichnis E:\\继保, um die Werksparameter wiederherzustellen.



FAQ



F: Der Binäreingang kann das Aktionssignal des geschützten Geräts nicht erkennen?

A: Überprüfen Sie die Verkabelung: Stellen Sie bei potenziellen Kontakten sicher, dass der Pluspol mit der gemeinsamen Klemme verbunden ist. Erhöhen Sie die Anti-Jitter-Zeit entsprechend für Kontaktjitter.

F: Die Ausgangswellenform ist verzerrt?

A: Überprüfen Sie, ob die Ausgangslast überlastet ist. Überprüfen Sie, ob die aktuelle Arbeitsdauer der Zeitlimitspezifikation für große Stromabgabe entspricht.

F: USB-Geräte konnten nicht erkannt werden?

A: Installieren Sie den entsprechenden USB-Treiber gemäß der Anleitung im Anhang. Tauschen Sie zur Fehlerbehebung den USB-Anschluss oder das USB-Flash-Laufwerk aus.

F: Das Testergebnis weist einen großen Fehler auf?

A: Überprüfen Sie, ob die Schrittgröße zu groß eingestellt ist. Überprüfen Sie zum Schutz mit den Anforderungen an Sequenzkomponenten die Parameter der Sequenzkomponente und den Kompensationskoeffizienten der Null--Sequenz.

F: Das Gerät löst häufig einen Überhitzungsalarm aus?

A: Überprüfen Sie, ob die Belüftungsöffnungen blockiert sind. Reduzieren Sie den Langzeitbetrieb bei großer Stromabgabe.
