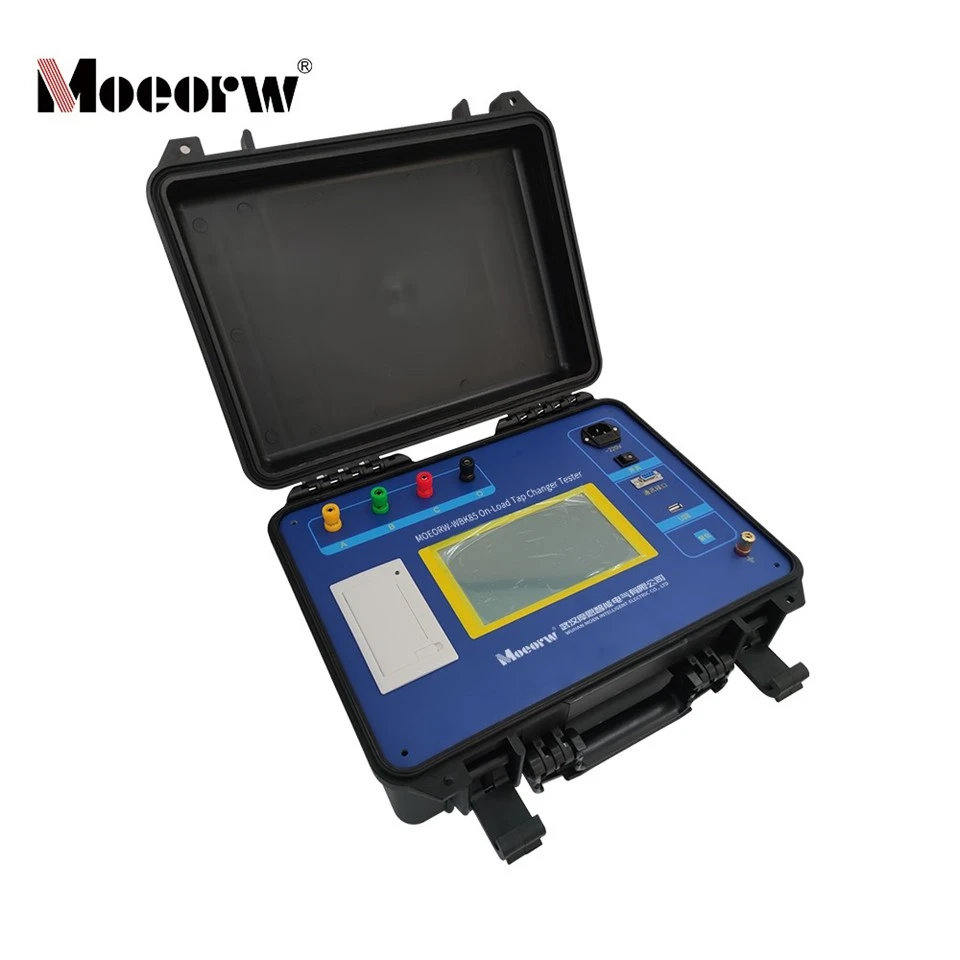

Transformer On-Laststufenschalter-Tester

Der MOEORW-WBK85 Laststufenschaltertester ist ein Spezialgerät zum Testen der Übergangseigenschaften von Laststufenschaltern in Transformatoren mithilfe der Wechselstrommethode. Der einzige Zweck der Messung der Übergangseigenschaften von Laststufenschaltern besteht darin, zu überprüfen, ob der Übergangsprozess reibungslos und kontinuierlich verläuft und ob es zu Sprung- oder Haltepunktfehlern kommt. Die Bewertungskriterien für eine Prüfmethode und ein Prüfgerät liegen darin, ob sie praktische Probleme effektiv lösen, ob sie einfach und bequem zu bedienen sind und ob sie potenzielle Fehler klar und genau identifizieren können. Herkömmliche DC-Messmethoden machen es aufgrund des Hystereseeffekts einer großen Induktivität auf den DC-Strom schwierig, dass die Übergangswellenform den Schaltübergangsprozess genau widerspiegelt. Der Schlüssel zu AC-Messmethoden liegt darin, Probleme anhand der intuitivsten und einfachsten Wellenformen genau und effektiv zu identifizieren. Der MOEORW-BK85 nutzt die firmeneigene drei-kanalige synchrone Wechselstrom-Messmethode mit einer eingebauten proprietären intelligenten Spannungs- und Stromstabilisierungs-Wechselstromversorgung mit geringer Verzerrung. Es verwendet drei synchrone Wechselstromwellenformen, um den Übergangsprozess des Laststufenschalters zu beschreiben und die Schalttransienteneigenschaften des Laststufenschalters genauer und realistischer wiederzugeben. Die Wellenformen sind einfach und klar, der Übergangsprozess ist leicht erkennbar und die Fehlerdiagnose ist einfach und genau, was es zu einem idealen Gerät für Tests an Laststufenschaltern macht. Der MOEORW-BK85 ist ein umfassendes Prüfgerät, das DC- und AC-Methoden integriert.

1. Durch den Einsatz der unternehmenseigenen drei{1}kanaligen synchronen Wechselstrommessmethode sind die Unterschiede in den drei{2}}Phasenwellenformen leicht erkennbar.

2. Es verfügt über die unternehmenseigene intelligente, spannungs- und stromgeregelte Wechselstromversorgung mit geringer Verzerrung, wodurch Größe und Gewicht des Instruments effektiv reduziert werden.

3. Die Wellenform ist einfach und klar, was die Fehlerdiagnose einfach und genau macht. Selbst leichte Schaltervibrationen spiegeln sich deutlich in der Wellenform wider.

4. Es kann den Schaltvorgang des Lastwechsels genau erfassen, im Detail aufzeichnen und den Übergangsprozess beim Lastwechsel realistisch reproduzieren.

5. Der AC-Test verfügt über eine hohe Abtastgeschwindigkeit und eine große Datenspeicherkapazität und kann die Übergangswellenform des drei-Phasenschalters 40 ms vor und 200 ms nach der Aktion aufzeichnen.

6. Es kann zum Testen verschiedener einphasiger und dreiphasiger Laststufenschalter mit und ohne Wicklungen verwendet werden.

7. Es verfügt über ein 7-Zoll-Farb-Touchscreen-LCD mit allen Menüs und Bedienanweisungen auf Englisch, und die Verkabelung ist einfach und bequem.

8. Der eingebaute-große-Speicher kann 150 Messwellenformen speichern und historische Daten können jederzeit angezeigt werden.

9. Testdaten können zur Analyse und Aufzeichnung auf einem Computer auf ein USB-Flash-Laufwerk exportiert werden.

10. Es verfügt über eine RS232-Schnittstelle, die zum Testen, Speichern, Drucken, Abfragen und zur Datenanalyse an einen Computer angeschlossen werden kann.

• On-Laststufenschalter für Transformatoren - Fabrik-/Wartungs-/Inbetriebnahmeprüfung
• Transiente Eigenschaften des On-{0}}Live/De-Off-Erkennungsschalters für den Haupttransformator des Umspannwerks
• Schaltkern/Offline-Kalibrierung ohne Wicklungen
• Fehlerbehebung bei Schalterprellen, Haltepunkten und anormalen Schaltfehlern.
• Tägliche Wartung und Wellenformarchivierung von Ein-{0}}Phasen-/Drei-{1}Phasen-Ein--Lastschaltern
