Ultraschall-Teilentladungsdetektor

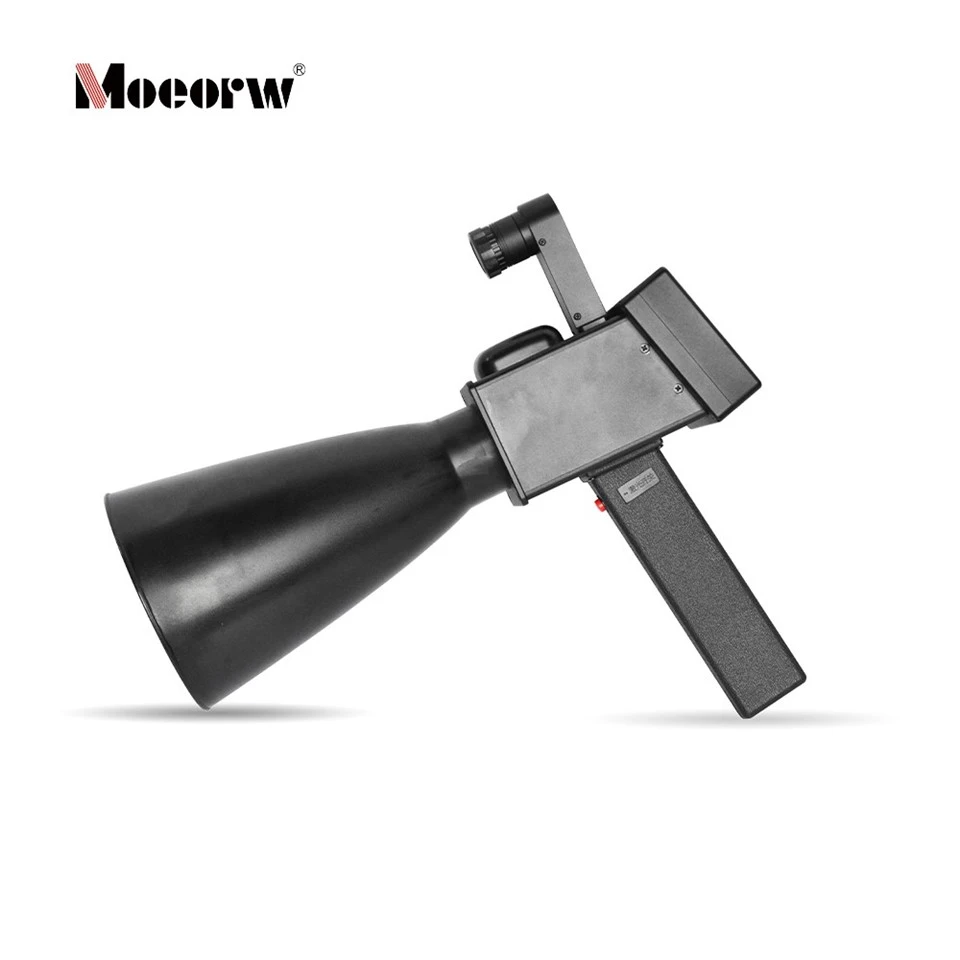

MOEORW-WPD80 ist ein tragbarer Teilentladungsdetektor, der Ultraschallsensorik, intelligente Datenanalyse und visuelle Positionierung integriert und speziell für die Live-{2}}Inspektion elektrischer Geräte entwickelt wurde. Dieser Ultraschall-Teilentladungsdetektor erfasst abnormale Ultraschallsignale (20 kHz–150 kHz), die während des Gerätebetriebs erzeugt werden, verarbeitet sie durch eingebaute-Anti--Filterschaltungen und ein Hochgeschwindigkeits-Digitalsystem und gibt Echtzeit-Akustikwellenformen, akustisches Signal und Schweregradkriterien aus. Es ermöglicht dem Wartungspersonal die schnelle Lokalisierung von Korona-, Lichtbogen-, Überschlags-, Tracking- und internen Entladungsfehlern ohne Stromausfälle. Als Ultraschall-Korona-Detektor füllt er effektiv die Erkennungslücke von Infrarot-Wärmebildkameras bei nicht-thermischen Fehlern im Frühstadium und dient als zuverlässiges Werkzeug für die zustandsbasierte Wartung und die digitale Transformation von Stromnetzinspektionen.

Alle technischen Spezifikationen sind gemäß den relevanten IEC-Normen für Teilentladungstests kalibriert, um nachvollziehbare und reproduzierbare Daten zu gewährleisten:

Messbereich: -7 dBμV ~ 68 dBμV, Auflösung 1 dB, Genauigkeit kleiner oder gleich ±1 dB, deckt einen großen Dynamikbereich von Hintergrundrauschen bis hin zu starken Entladungssignalen ab.

Sensormittenfrequenz: 40 kHz, Empfindlichkeit -65 dB (0 dB=1Volt/μbar rms SPL) und bietet eine hohe spezifische Reaktion auf charakteristische akustische Signale wie Korona und Tracking.

Anti-Interferenzdesign: Analoge und digitale Doppelfilterschaltungen, gepaart mit einer 1-GHz-CPU und 2 GB DDR3-RAM, gewährleisten Echtzeit-Wellenformverarbeitung ohne Frame-Verlust in Umgebungen mit hohem Rauschen.

Umweltanpassungsfähigkeit: Betriebstemperatur -25 bis 70 Grad, relative Luftfeuchtigkeit 0 bis 95 %, zertifiziert durch Alterungs- und Vibrations-/Stoßtests bei hohen/niedrigen Temperaturen, geeignet für den Einsatz im Freien bei jedem Wetter.

Speicherung und Erweiterung: Eingebauter-16 GB EMMC-Speicher, unterstützt TF-Kartenerweiterung über 8 GB und kann GPS-Koordinaten, Zeitstempel, Temperatur/Luftfeuchtigkeit und Wellenformdateien aufzeichnen, um eine vollständige Inspektionsdatenbank einzurichten.

Präzise Positionierung und akustische Visualisierung
Das Gerät ist mit einem hochgerichteten Ultraschallsensor und einem grünen Laserpointer mit hoher{0}}Helligkeit ausgestattet. Prüfer können den Laserpunkt intuitiv auf den Zielbereich ausrichten und mit Echtzeit-Wellenformamplituden- und Max{3}}Hold-Funktionen auf dem Display schnell die Richtung und Intensität der Entladungsquelle bestimmen. Dieser Arbeitsmodus „Was Sie sehen, ist was Sie messen“ ermöglicht es dem tragbaren Teilentladungsdetektor, eine hohe Positionierungseffizienz in komplexen Szenarien wie Freileitungen, Freiluft-Umspannwerksausrüstung und Kabelanschlüssen aufrechtzuerhalten.


Geschlossenes-Datenmanagement und intelligente Steuerung

• Automatische Umgebungserkennung: Der integrierte-Temperatur-/Feuchtigkeitssensor und der GPS-Empfänger zeichnen bei jeder Inspektion automatisch Umgebungsparameter und geografische Koordinaten auf, sodass keine manuelle Eingabe erforderlich ist.
• Aufgabenbasiertes-Datenmanagement: Unterstützt die automatische Aufgabennummerierung basierend auf Zeitstempeln; Alle Wellenformdateien, Fotos und Koordinateninformationen werden zur einfachen Rückverfolgbarkeit und vergleichenden Analyse zusammen gespeichert.
• Fotobeweissammlung: Eine 5-Megapixel hochauflösende-Kamera mit manuellem Fokus erfasst Fehlerstellen gleichzeitig und verbindet Bilder mit Wellenformdaten, um eine doppelte Beweiskette aus „Bild + Spektrum“ zu bilden.
• Back--End-Auswertungskompatibilität: Gespeicherte Daten können über USB oder TF-Karte in die zugehörige Auswertungssoftware exportiert werden, wodurch Standardinspektionsberichte erstellt werden, die den Prüfbarkeitsanforderungen des Energiesystemmanagements entsprechen.


Bequeme Bedienung und Mensch-Maschine-Interaktion
Der 5,0-Zoll-Farb-Touchscreen integriert alle Bedienoberflächen mit klarer Zonierung, einschließlich Wellenformanzeige, Parametereinstellungen, Speichersteuerung und Navigationszugriff. Physische Seitentasten unterstützen die blinde Bedienung und ermöglichen eine schnelle Fotoaufnahme, Speicherung und Lautstärkeanpassung, selbst wenn Sie isolierende Handschuhe tragen. Der Kopfhöreranschluss ermöglicht eine Audioüberwachung, sodass erfahrene Bediener anhand akustischer Signaturen die Art der Entladung identifizieren können.


Navigation und Wiederverwendung von Routen
Die integrierte-AutoNavi-Karte (Automobilversion) unterstützt Offline-Karten (nationale Offline-Daten, die über ein USB-Flash-Laufwerk bereitgestellt werden). Inspektoren können Inspektionsrouten vor-planen oder schnell Koordinaten markieren, wenn Anomalien gefunden werden, und bei erneuten{3}Inspektion oder Fehlerbeseitigung direkt zu den Zielorten navigieren -, was besonders nützlich für unterirdische Kabelgräben oder abgelegene Türme ist, bei denen Standorte schwer verbal zu beschreiben sind.

Dieser Ultraschall-Teilentladungsdetektor ist auf mehrere Objekte in Energieerzeugungs-, Übertragungs-, Umspannwerks- und Verteilungssystemen anwendbar. Zu den typischen Anwendungen gehören unter anderem:


1. Live-Scannen der Ausrüstung von Freiluft-Umspannwerken
Berührungslose-Inspektion von Transformatordurchführungen, CTs/PTs, Ableitern, Trennschaltern usw. zur schnellen Identifizierung von Koronaentladungen, Lichtbögen und externen Überschlägen. Wenn es zusammen mit einem herkömmlichen TE-Tester verwendet wird, kann es bei Abnahmetests zwischen internen und externen Entladungseigenschaften unterscheiden.


2. Inspektion von Freileitungs- und Turmisolatoren
Die Inspektoren laufen oder fahren (Fahrzeuggeschwindigkeit höchstens 30 km/h) entlang der Strecke und scannen mithilfe von Laserzielen Isolatorschnüre, Klemmen und Planierringe aus großer Entfernung (bis zu 30 Meter) und lokalisieren durch Verschmutzung oder Feuchtigkeit verursachte Spurmarkierungen, um Unfälle durch Verschmutzungsüberschläge zu verhindern.


3. TE-Erkennung von Kabelanschlüssen und Zwischenverbindungen
Bei Erdkabeln oder Kabelabschlüssen von Schaltanlagen nutzt das Gerät die Fähigkeit von Ultraschall, in Lücken einzudringen, interne Entladungssignale von Gerätegehäusen oder Verbindungsflächen aufzufangen und so die Einschränkung von Infrarot zu überwinden, das feste Hüllen nicht durchdringen kann.


4. Dichtungsprüfung von GIS- und Öl-transformatoren
Über die Entladungserkennung hinaus kann der Ultraschall-Sensorkanal auch bei der Identifizierung turbulenter akustischer Wellen helfen, die durch Gas- oder Flüssigkeitslecks unter hohem -Druck erzeugt werden, und bietet so mit einem einzigen Gerät vielseitige Inspektionsmöglichkeiten.
5. Werks-PD-Testkoordination für Hersteller
Vor der Werksauslieferung von Trockentransformatoren, GIS und anderen Produkten wird das Gerät zusammen mit herkömmlichen TE-Testern verwendet, um das Äußere von Testobjekten schnell zu scannen, die Quelle von Entladungspunkten zu bestätigen und die Effizienz der Testbeurteilung zu verbessern.


Wir bieten eine 12-monatige Garantie auf das komplette Gerät und decken die kostenlose Reparatur für nicht-menschliche- Fehler während der Garantiezeit ab. Unser After-{4}}Serviceteam besteht aus Ingenieuren mit Erfahrung vor Ort und bietet eine schnelle Reaktion durch Remote-Videoanleitung, Telefonsupport oder Vor-{5}}Service. Für Großbeschaffungskunden bieten wir maßgeschneiderte Schulungsdienste zu den Themen Gerätebedienung, Dateninterpretation und tägliche Wartungsgrundlagen an, um sicherzustellen, dass das Außendienstpersonal die Verwendung des tragbaren Teilentladungsdetektors schnell beherrscht. Darüber hinaus verfügen wir über einen langfristigen Bestand an kritischen Ersatzteilen (Sensorbaugruppen, Batterien, Ladegeräte usw.), um den laufenden Wartungsbedarf zu decken.
